落地式端面铣床

落地式端面铣床

落地式端面铣床 详细内容介绍:

落地式端面铣床为整体式结构的端面落地铣床,立柱滑座在床身导轨上移动,铣削头滑板在立柱导轨上、下移动并能轴向移动(可手动、机动),从而最大程度地满足工件的加工范围。铣削头垂直、水平两方向的移动均由一个进给箱通过直流电机或变频电机驱动,电磁离合器转轮箱减速,实现(25~200mm/min)无级进给。本机床可多工位卧式加工超大型电机机座地脚平面,亦可作特长特高形状工件平面或槽的铣削及钻孔。

落地式端面铣床广泛使用在大型机加工设备,重型机械行业。端面铣床具有结构牢固、钢性好、灵活性能优越、大型和超大型工件的端平面和槽类铣削、大型工件和钢构件的端面加工、大型钢铸件和铁铸件和端面加工的结构和特点。

落地式端面铣床参数:

产品名称
落地式端面铣床
规格型号
JD-DX15-08
JD-DX20-10
JD-DX30-15
JD-DX40-20
JD-DX50-25
JD-DX60-20
机床床身(mm)
3000×1000×400
3500×1100×400
4500×1200×450
6000×1200×600
7200×1300×650
8250×1220×650
立柱(mm)
600×700(高1600)
700×800(高2000)
800×1000(高2500)
800×1200(高3200)
900×1300(高3500)
1000×1200(高3300)
工件行程(mm)
1500
2000
3000
4000
5000
6000
立柱上下行程(mm)
800
1000
1500
2000
2500
2000
立柱纵向行程(mm)
50-700(无级调速)
立柱纵向进给电机功率(kw)
1.5
铣削头功率(kw)
5.5
7.5
11
铣削头转数(rev/min)
110-690(6档)
60-315(6档)
低速32-200高速80-500(6档)
推荐最大刀盘直径(mm)
φ200
φ250
φ250-300
纵向进给直线精度(mm/m)
0.03
立柱与工件垂直精度(mm/m)
0.03
机床外形尺寸(mm)
5000×1100×2800
5500×1100×3300
6500×1350×4000
8000×1400×4700
9000×1500×5000
11000×1400×4800
机床重量(T)
8.6
10.7
14.3
15.7
18
18.5
机床压板加工
机床压板加工
XD1500型端面铣床
XD1500型端面铣床

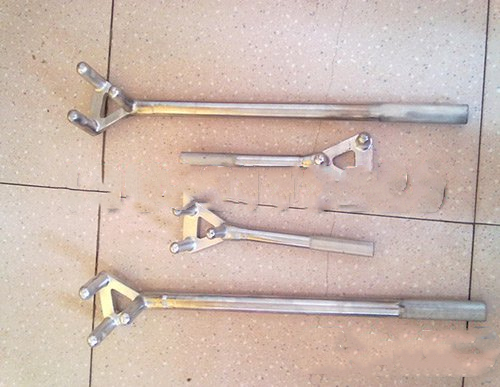

防爆长耳C型扳手
防爆长耳C型扳手
打孔斜铁
打孔斜铁
垫板
垫板
龙门铣床铸件
龙门铣床铸件
煮黑U型压板
煮黑U型压板
磨煤喷粉机
磨煤喷粉机
V型铁
V型铁

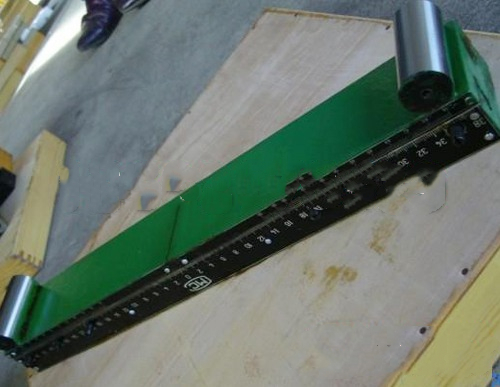

平直度检测可调桥板
